Взрывозащищенные 7-ми полюсные штекерные разъемы до 500 В на 20А
Взрывозащищенные 7-ми полюсные штекерные разъемы до 500 В на 20А
Взрывозащищенные 7-полюсные штекерные разъемы предназначены для соединения электрических кабелей в взрывоопасной зоне 2.
Данные штекерные разъемы могут устанавливаться как на решетке, на трубе или настенного монтажа. Максимальные ток до 20 А и могут использоваться до 500 В.
Технические характеристики
|
Взрывозащищенные 7-полюсные штепсельные разъемы |
|
|
Маркировка в соответствии с 94/9/EC |
II 2 G Ex ed IIC T6/T5 |
|
Сертификат ЕС |
PTB 00 ATEX 1109 |
|
Допустимая температура окружающей среды |
от -20 °C до + 40 °C |
|
Номинальное напряжение |
500 В |
|
Номинальная сила тока |
16 A (T6) / 20 A (T5) |
|
Частота |
до 400 Гц |
|
Номинальная включающая/отключающая способность AC-3 |
Ue 500 В / Ie 10 A Ue 250 В / Ie 16 A |
|
Внешний резервный плавкий предохранитель |
без термореле: 16 A с термореле: 25 A gL (номинальная сила тока 16/20 A) |
|
Класс защиты |
I |
|
Степень защиты в соответствии с EN 60529 |
IP66 |
|
Цвет корпуса |
черный |
|
|
|
|
Накладная розетка |
|
|
Кабельный ввод/отверстие в корпусе |
1 x M40 ø 19 — 28 мм |
|
Соединительные клеммы |
2 x 1,5 — 4 мм2 |
|
Материал корпуса |
полиэфирное связующее, армированное стекловолокном |
|
|
|
|
Вилка |
|
|
Кабельный ввод |
ø 9 — 17 мм |
|
Соединительные клеммы |
1 x 1,0 — 2.5 мм2 соединение пайкой или обжатием |
|
Материал корпуса |
Полиамид |
|
Тип |
Положение |
Кабельный ввод |
Номер заказа |
|
20А 7-полюсов |
|||
|

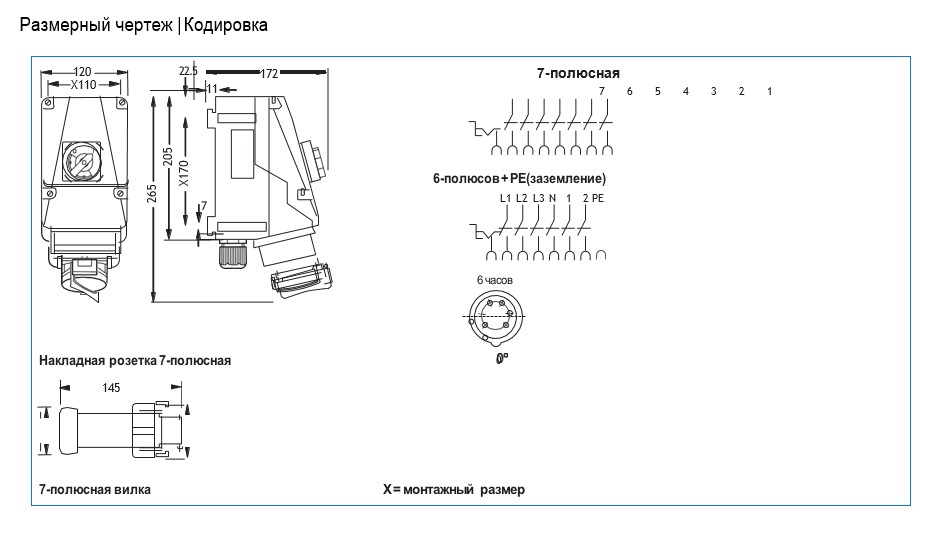

Накладная розетка 7-полюсная |
6 часов |
KU |
GHG 511 4706 R0001 |
|
Накладная розетка 7-полюсная |
6 часов |
ME |
GHG 511 4706 R3001 |
|
7-полюсная вилка |
6 часов |
|
GHG 592 2001 R0002 |
|
Накладная розетка 6-полюсная + PE |
7 часов |
KU |
GHG 511 4707 R0003 |
|
Накладная розетка 6-полюсная + PE |
7 часов |
ME |
GHG 511 4707 R3003 |
|
Вилка 6-полюсная + PE |
7 часов |
|
GHG 592 2001 R0022 |
|
|
|||
|
Тип |
Применение |
Способ крепления |
Номер заказа |
|
Крышка 7- полюсной вилки |
|
|
GHG 540 1935 R0002 |
|
Монтажная плата, типоразмер 5 |
для настенного монтажа |
защелкивание |
GHG 610 1953 R0128 |
|
Монтажная плата, типоразмер 5 |
для монтажа на решетке |
защелкивание |
GHG 610 1953 R0128 |
|
Монтажная плата, типоразмер 5 |
зажим на трубе |
защелкивание |
GHG 610 1953 R0132 |
|
Втулки для розетки, 1 комплект = 7 шт. |
|
|
GHG 590 1301 R0102 |
|
Контактные штыри, 1 комплект = 7 шт. |
|
|
GHG 590 1302 R0102 |
|
Обжимной инструмент для взрывозащищенных розеток и штырей |
|
|
GHG 590 1902 R0001 |
|
Обжимной инструмент для взрывозащищенных розеток и штырей |
|
|
GHG 590 1903 R0001 |
Другие диапазоны напряжения и исполнения по запросу
KU = одна пластиковая кабельная муфта M40 для ø 19 -28 мм с одной винтовой пластиковой вилкой М32 МЕ = две взрывозащищенные пластиковые вилки с металлической резьбой M32
