Высоковольтный шкаф MJB 8.3 кВ
Высоковольтный шкаф MJB 8.3 кВ

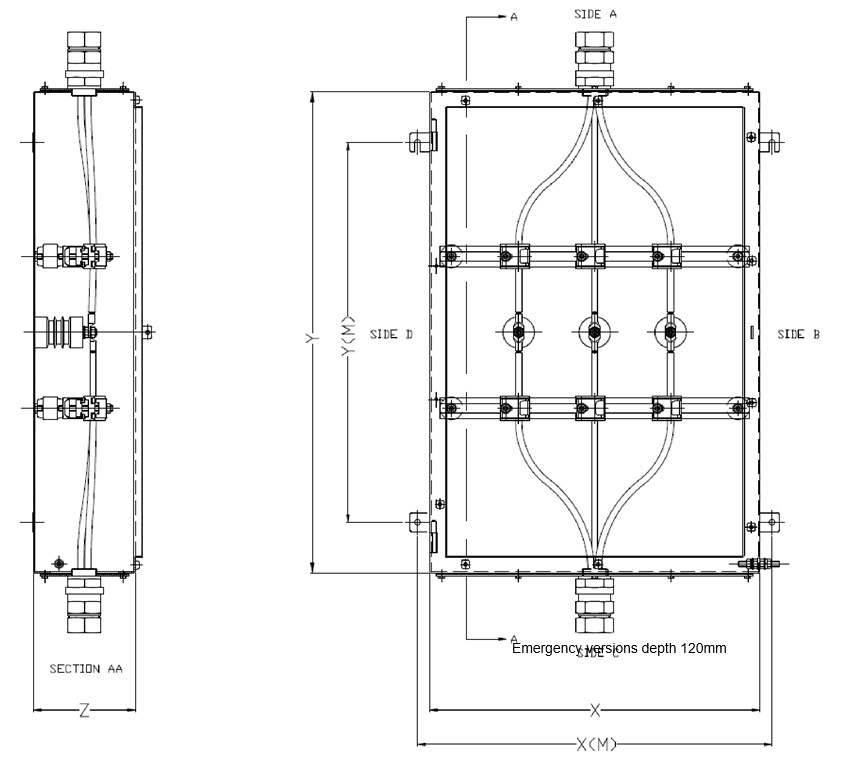

Высоковольтный шкаф MJB обеспечивает простое, недорогое, но эффективное решение для подключения высоковольтных кабелей. Изготовленная из нержавеющей стали 316L и используемая в основном для соединения кабелей или в качестве соединительной коробки, MJB подходит для соединений с 4 фазами (верхняя и нижняя) и максимум 8,3 кВ.
• 1800входное и выходное кабельное соединение
• DTS-01 испытанная коробка
• Подходит для применений с низкой температурой
Типы шкафов
|
Тип продукта |
MJB65 |
|
Ширина (мм) |
510 |
|
Высота (мм) |
510 |
|
Глубина (мм) |
200 |
|
Мощность (Вт) |
16 |
|
Макс. напряжение (кВ) |
6.6 |
|
Макс. ток (A) |
В зависимости от размера разъема |
|
Макс. размер проводников (мм2) |
95 |
|
Макс. кол-во линий |
4 |
|
Вес (кг) |
25 |
|
Тип продукта |
MJB85 |
|
Ширина (мм) |
510 |
|
Высота (мм) |
510 |
|
Глубина (мм) |
300 |
|
Мощность (Вт) |
16 |
|
Макс. напряжение (кВ) |
8.3 |
|
Макс. ток (A) |
В зависимости от размера разъема |
|
Макс. размер проводников (мм2) |
35 |
|
Макс. кол-во линий |
4 |
|
Вес (кг) |
30 |
|
Тип продукта |
MJB66 |
|
Ширина (мм) |
510 |
|
Высота (мм) |
780 |
|
Глубина (мм) |
200 |
|
Мощность (Вт) |
23 |
|
Макс. напряжение (кВ) |
6.6 |
|
Макс. ток (A) |
В зависимости от размера разъема |
|
Макс. размер проводников (мм2) |
120 |
|
Макс. кол-во линий |
4 |
|
Вес (кг) |
32 |
|
Тип продукта |
MJB86 |
|
Ширина (мм) |
510 |
|
Высота (мм) |
780 |
|
Глубина (мм) |
300 |
|
Мощность (Вт) |
23 |
|
Макс. напряжение (кВ) |
8.3 |
|
Макс. ток (A) |
В зависимости от размера разъема |
|
Макс. размер проводников (мм2) |
35 |
|
Макс. кол-во линий |
4 |
|
Вес (кг) |
37 |
|
Тип продукта |
MJB67 |
|
Ширина (мм) |
650 |
|
Высота (мм) |
950 |
|
Глубина (мм) |
200 |
|
Мощность (Вт) |
33 |
|
Макс. напряжение (кВ) |
6.6 |
|
Макс. ток (A) |
В зависимости от размера разъема |
|
Макс. размер проводников (мм2) |
240 |
|
Макс. кол-во линий |
4 |
|
Вес (кг) |
44 |
|
Тип продукта |
MJB87 |
|
Ширина (мм) |
650 |
|
Высота (мм) |
950 |
|
Глубина (мм) |
300 |
|
Мощность (Вт) |
33 |
|
Макс. напряжение (кВ) |
8.3 |
|
Макс. ток (A) |
В зависимости от размера разъема |
|
Макс. размер проводников (мм2) |
240 |
|
Макс. кол-во линий |
4 |
|
Вес (кг) |
50 |
|
Тип продукта |
MJB68 |
|
Ширина (мм) |
800 |
|
Высота (мм) |
1250 |
|
Глубина (мм) |
200 |
|
Мощность (Вт) |
50 |
|
Макс. напряжение (кВ) |
6.6 |
|
Макс. ток (A) |
В зависимости от размера разъема |
|
Макс. размер проводников (мм2) |
240 |
|
Макс. кол-во линий |
4 |
|
Вес (кг) |
57 |
|
Тип продукта |
MJB88 |
|
Ширина (мм) |
800 |
|
Высота (мм) |
1250 |
|
Глубина (мм) |
300 |
|
Мощность (Вт) |
50 |
|
Макс. напряжение (кВ) |
8.3 |
|
Макс. ток (A) |
В зависимости от размера разъема |
|
Макс. размер проводников (мм2) |
240 |
|
Макс. кол-во линий |
4 |
|
Вес (кг) |
77 |
Стандартные технические характеристики
|
Тип корпуса |
Высоковольтный |
|
Защита по IP |
IP66 |
|
Материал |
Корпус из нержавеющей стали 316L (EN 1.4404) |
|
Внешняя температура |
-50°C до +40°C или -500C до +650C |
|
Макс. окончания |
См. Таблицу характеристик корпуса |
|
Обжимные наконечники |
6мм2 до 150мм2 для 4 линий |
|
35мм2 до 240мм2 для 3 линий |
|
|
Заземление |
Через шпильки на корпусе |
|
Монтаж |
Через угловые рамы толщиной 3 мм |
|
Сертификация |
|
|
Классификация зоны |
Зона 1 & 21, Газ и Пыль |
|
Тип защиты |
Ex e, Ex tD |
|
Аппаратная кодировка |
II 2 G D, Ex e II T6, Ex tD A21 IP66 T850C |
|
Номер сертификата |
Sira 99ATEX3176 |
Конструкция и технические характеристики изделия могут быть изменены без предварительного уведомления; пожалуйста, проверьте веб-сайт на наличие последних спецификаций
Опции
|
/4 |
корпус на 4 линии |
|
/E |
Корпус на 3 линии. 4-е точки заземления М10 (только 6,6 кВ) |
Добавьте требуемый суффикс в ссылку на продукт. Могут применяться ограничения.
Пример: MJB67 / 4 = MJB, подходящий для 6.6kV, на основе коробки SX7, с 4 линиями
Аксессуары
|
EABDM2010SS |
M20 Дыхательный дренаж |
