Высоковольтный шкаф LR 3.3кВ
Высоковольтный шкаф LR 3.3кВ

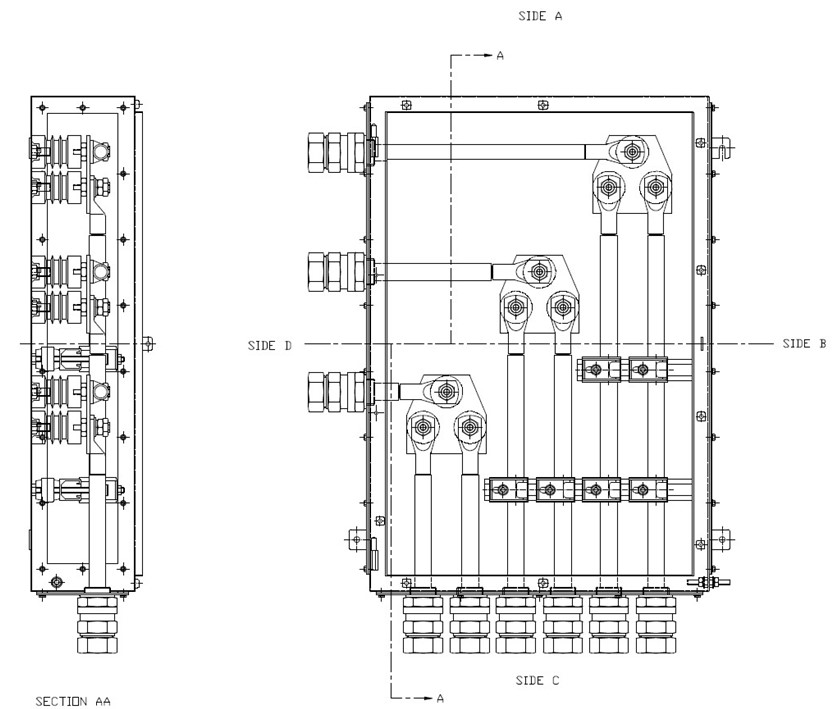

Высоковольтный шкаф LR предназначен для того, чтобы кабель питания мог входить и выходить на 90 друг от друга. Поставляемый в комплекте с тремя пластинами сальников, его уникальная конструкция может быть изменена установщиком, чтобы можно было использовать либо левое, либо правое кабельное соединение.
- Настроить в соответствии с ориентацией установки на сайте
- Ток перегрузки 1845A в течение 10 секунд
- Подходит для экстремально низких температур
- DTS-01 испытанный корпус
Типы шкафов
|
Тип продукта |
LR52 LH |
|
Ширина (мм) |
510 |
|
Высота (мм) |
510 |
|
Глубина (мм) |
220 |
|
Макс. Напряжение (кВ) |
3.3 |
|
Макс. ток (A) |
1250 |
|
Макс. размер проводников (мм2) |
240 |
|
Фаза |
1 |
|
Вес (кг) |
30 |
|
Тип продукта |
LR52 RH |
|
Ширина (мм) |
510 |
|
Высота (мм) |
510 |
|
Глубина (мм) |
220 |
|
Макс. Напряжение (кВ) |
3.3 |
|
Макс. ток (A) |
1250 |
|
Макс. размер проводников (мм2) |
240 |
|
Фаза |
1 |
|
Вес (кг) |
30 |
|
Тип продукта |
LR73 LH |
|
Ширина (мм) |
650 |
|
Высота (мм) |
950 |
|
Глубина (мм) |
220 |
|
Макс. Напряжение (кВ) |
3.3 |
|
Макс. ток (A) |
1250 |
|
Макс. размер проводников (мм2) |
240 |
|
Фаза |
3 |
|
Вес (кг) |
50 |
|
Тип продукта |
LR73 RH |
|
Ширина (мм) |
650 |
|
Высота (мм) |
950 |
|
Глубина (мм) |
220 |
|
Макс. Напряжение (кВ) |
3.3 |
|
Макс. ток (A) |
1250 |
|
Макс. размер проводников (мм2) |
240 |
|
Фаза |
3 |
|
Вес (кг) |
50 |
Стандартные технические характеристики
|
Тип корпуса |
Высоковольтный |
|
Защита по IP |
IP66/67 |
|
Материал |
Нержавеющая сталь (EN 1.4404) |
|
Внешняя температура |
-500C до +550C (T3) или -500C до +400C (T4) |
|
Макс. кол-во шин |
3 |
|
Кол-во полос |
3 |
|
Обжимные наконечники |
16мм2 до 240мм2 |
|
Заземление |
Через шпильки на корпусе |
|
Монтаж |
Через монтажные ленты 3 мм |
|
Сертификация |
|
|
Классификация зоны |
Зона 1 & 21, Газ или Пыль |
|
Тип защиты |
Ex e (Повышенная безопасность), Ex tb (Защита от пыли) |
|
Аппаратная колировка |
Ex e IIC T4, Ex tb IIIC IP66 T650C Db |
|
Ex e IIC T3, Ex tb IIIC IP66 T800C Db |
|
|
Номер сертификатаr |
CML 14ATEX3008X / IECEx CML 14.0007X |
Опции
|
EP |
Полированный |
Аксессуары
|
EABDM2010SS |
Дыхательный дренаж |
