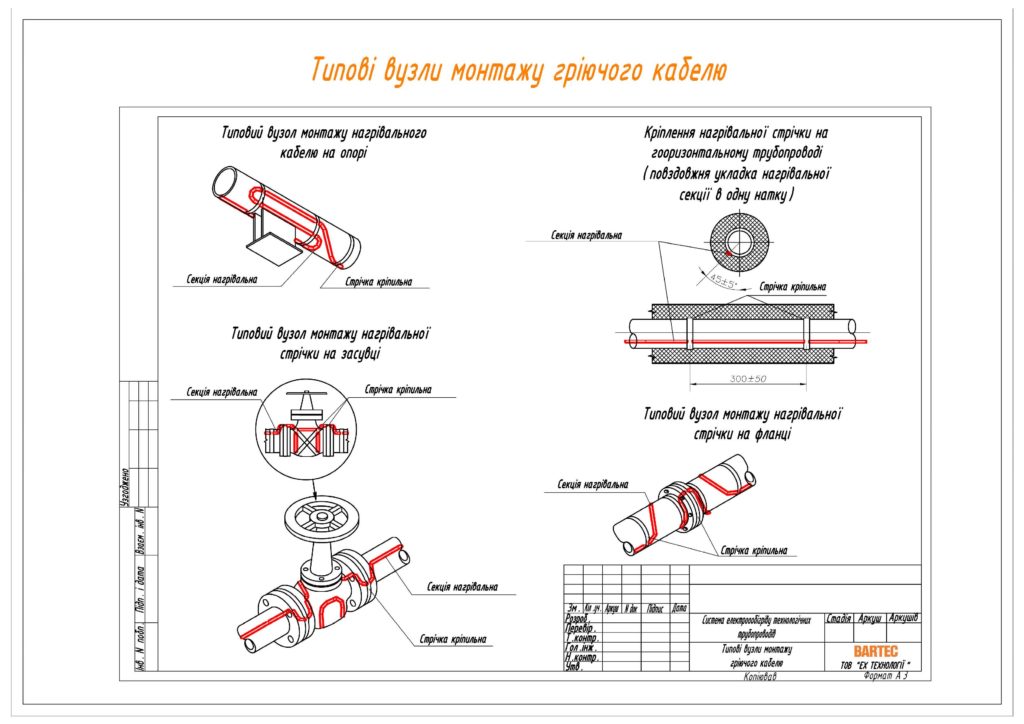

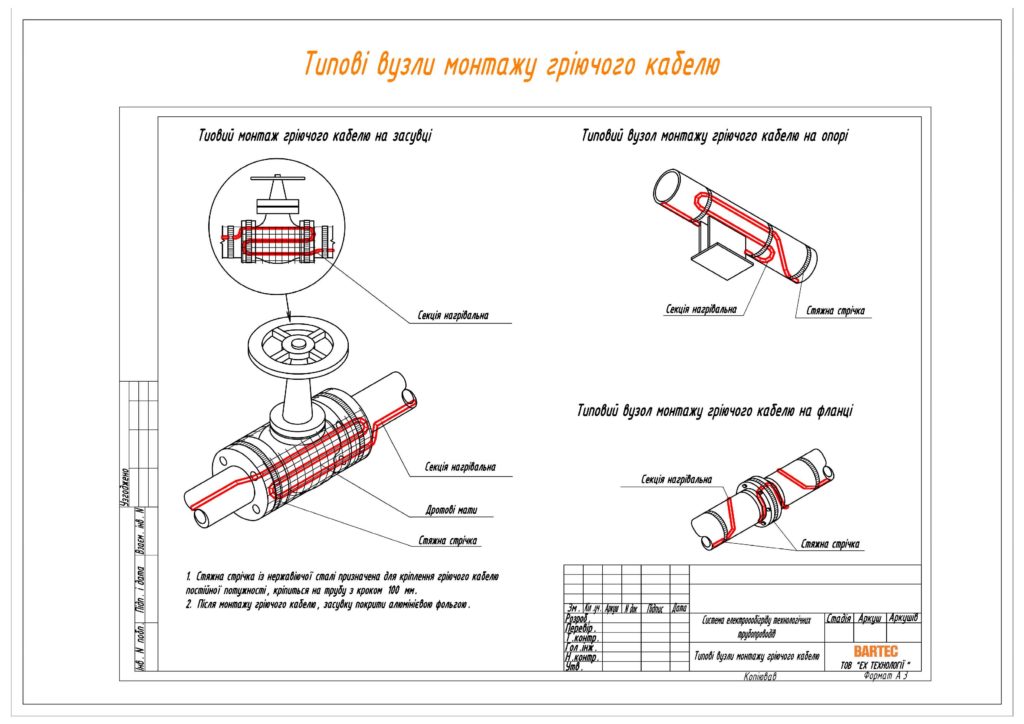

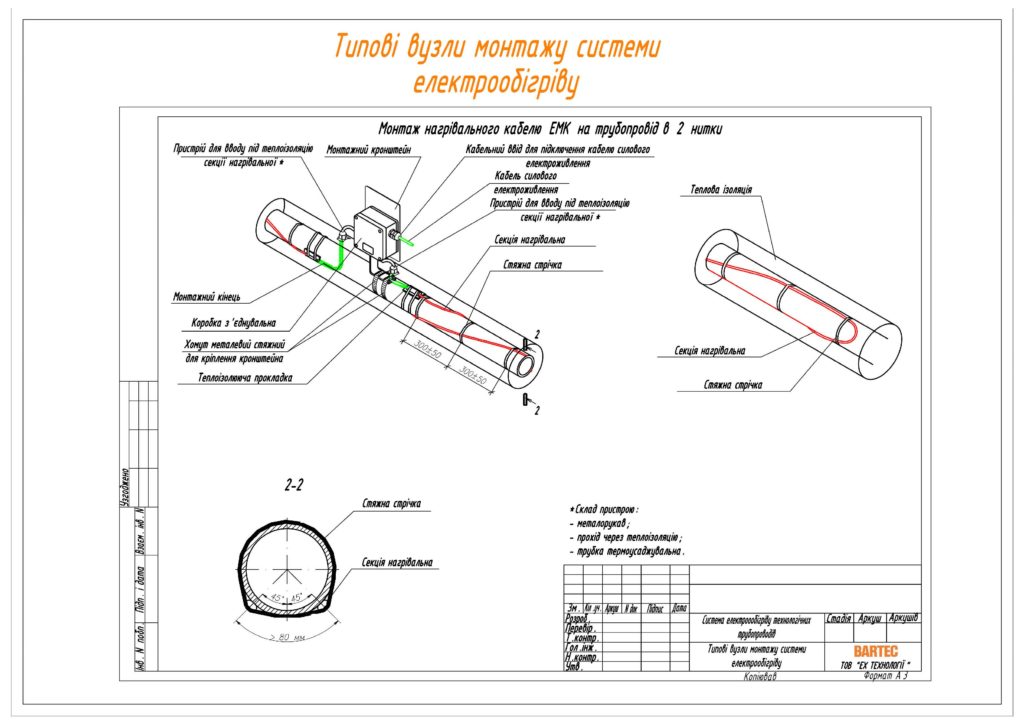

Типові вузли монтажу системи обігріву трубопроводу
Типові вузли монтажу системи обігріву трубопроводу потрібні для правильного встановлення кабельної системи.
Нагрівальний кабель має прокладатися вздовж труби згідно з теплотехнічним розрахунком. Спірально нагрівальний кабель укладається спірально тільки на підставі проєкту.
Щоб забезпечити хорошу теплопередачу від нагрівального кабелю до трубопроводу, нагрівальний кабель має щільно прилягати до труби.
Розрізати нагрівальний кабель можна буде тільки після того, як він буде повністю прокладений уздовж трубопроводу і закріплений на ньому.
Для з’єднання, розгалуження і кінцевих закладень потрібно передбачити додатково ще близько 0,5 метра нагрівального кабелю.
Нагрівальний кабель кріпиться клейкою стрічкою не менше ніж через кожні 200 мм. Під час використання кабельного склеювання зверніть увагу на його теплостійкість і стійкість до впливу хімічних речовин. У жодному разі не можна застосовувати ізоляцію з ПВХ або клейку стрічку, що містить полівінілхлорид або вінілхлорид. Під час наклеювання на нагрівальний кабель алюмінієвою стрічкою підвищується теплова потужність нагрівального кабелю та розподіл тепла.
Прокладайте нагрівальний кабель уздовж трубопроводу в місцях, що відповідають точкам на годинниковому циферблаті близько “4 година 30 хв” і “7 година 30 хв”. У разі горизонтального розташування трубопроводів не прокладайте кабель у найнижчій точці. При горизонтальному розташуванні трубопроводів не прокладайте нагрівальний кабель у верхній половині труби, тому що прокладення нагрівального кабелю на верхній половині труби невигідне з міркувань розподілу тепла і має сенс тільки в певних випадках.
Дотримуйтесь під час прокладання нагрівального кабелю мінімально допустимого радіусу вигину, зазначеного в технічних характеристиках кабелю. Вигин нагрівального кабелю під гострим кутом неприпустимий! Прокладайте нагрівальний кабель уздовж арматури, вентилів тощо, так щоб під час ремонту й обслуговування вони були легко доступні і їх можна було в будь-який час замінити, не розрізаючи нагрівальний кабель. Найпростіше цього домогтися, зробивши петлю кабелю. Внаслідок підвищеної втрати тепла на арматурі, вентилях тощо збільшується відповідно і довжина кабелю. Ці дані можна взяти з проєкту.
Для комплектного монтажу нагрівального контуру, крім нагрівального кабелю, необхідні такі компоненти:
- приєднання нагрівального кабелю;
- живильні кабелі;
- кінцеве закладення нагрівального кабелю;
- кріпильне приладдя для нагрівального кабелю;
- проходи через теплоізоляцію;
- попереджувальні наклейки “Увага електрообігрів”.
Додатково також можуть знадобитися:
- з’єднання нагрівального кабелю;
- Т-подібне з’єднання для нагрівального кабелю;
- приєднувальна коробка / коробка Т-подібного розгалуження;
- монтажний кронштейн і монтажна пластина для приєднувальної коробки або коробки для Т-подібного розгалуження;
- регулювальні прилади.
